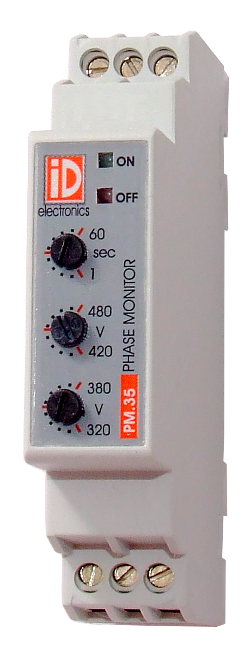

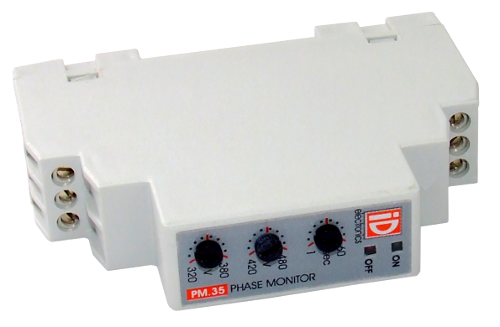

Επιτηρητής τάσης τριφασικός για τοποθέτηση σε ράγα DIN.
Έχει ανεξάρτητη ρύθμιση για το πάνω και το κάτω όριο προστασίας.
Ελέγχει τυχόν ολική απώλεια φάσης
Έχει ρυθμιζόμενη καθυστέρηση στην εκκίνηση
Βλέπει τη διαδοχή φάσεων RST (κίνηση του κινητήρα προς μια κατεύθυνση).
Αν στην αρχική σύνδεση των φάσεων και με μηδενισμένη την καθυστέρηση,
δεν ανάψει το
LED ON, αλλάξτε τη συνδεσμολογία των φάσεων ώσπου να πετύχετε τη σωστή
διαδοχή RST.

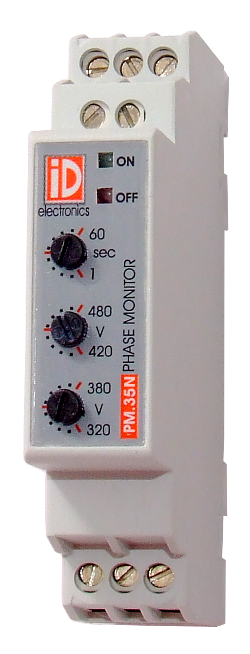

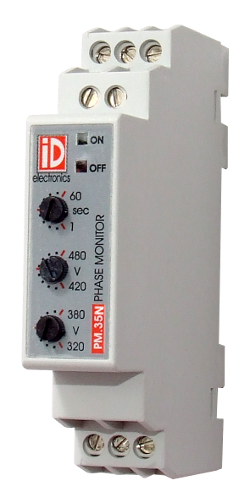

Το μοντέλο PM.35N έχει και σύνδεση ουδετέρου.
ΤΕΧΝΙΚΑ
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:
Ελεγχόμενη τάση 3 x230V AC/50 HZ
Κατανάλωση: 7VA MAX
Ακρίβεια: ±4% στο MAX
Μέγιστο ρεύμα επαφών: 8A AC1
Μέγιστη τάση επαφών: 250V AC

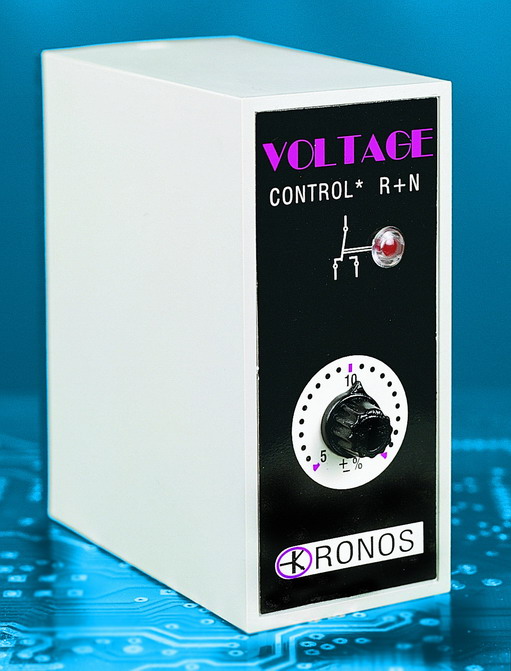

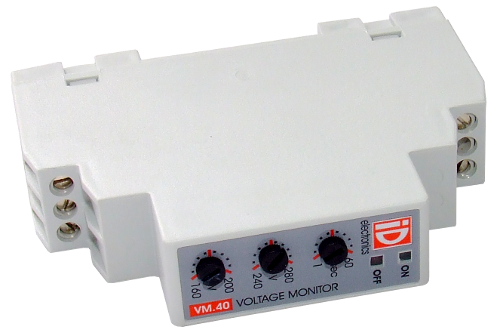

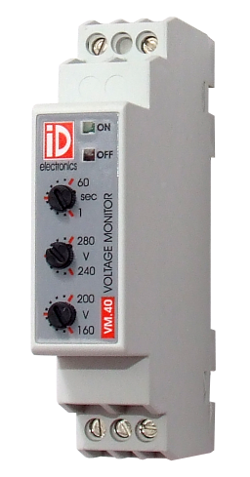

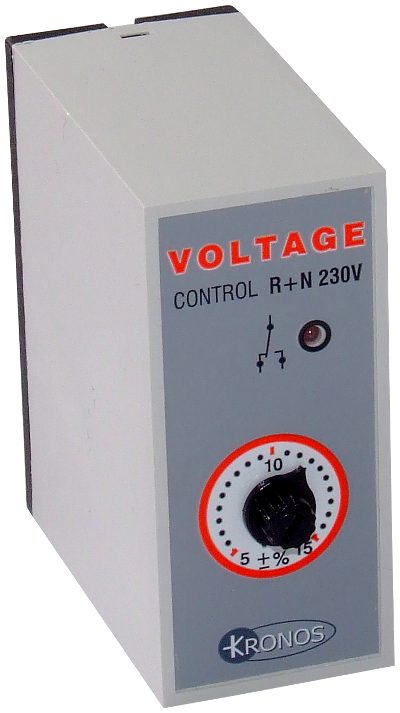

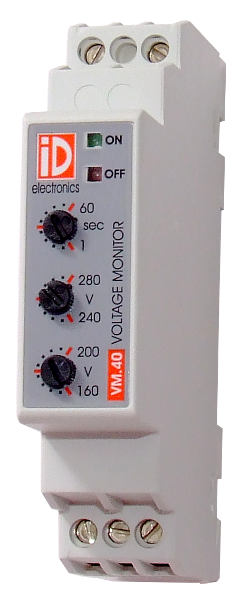

Ελέγχει τα όριο της τάσης μεταξύ
φάσεως και ουδετέρου ρυθμιζόμενα ανεξάρτητα σε δυο όρια.
Έχει ρυθμιζόμενη καθυστέρηση στην εκκίνηση.
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:
Τροφοδοσία: 230V AC 50HZ ±20%
Κατανάλωση: 7VA MAX
Μέγιστο ρεύμα επαφών: 8A AC1
Μέγιστη τάση επαφών: 250VAC
Ακρίβεια ελέγχου: ±2%
Συνδέσεις:
 |
 |
 |
 |
 |
 |
 |
 |
 |
