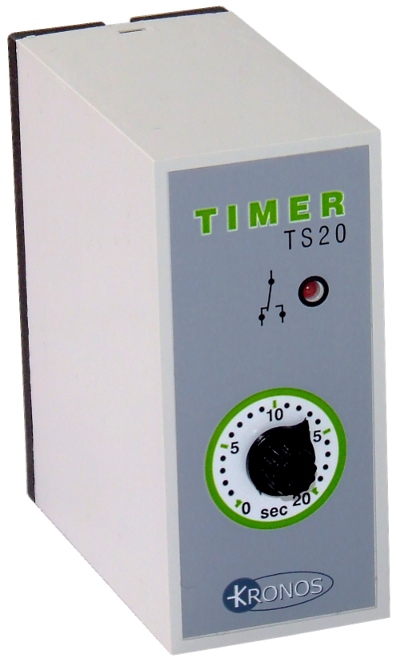

Χρονικά σύγχρονης τεχνολογίας κατάλληλα για εκκίνηση Αστέρος - Τριγώνου, αυτοματισμών, όπου απαιτείται ακρίβεια επανάληψης χρόνου. Έχουν δυνατότητα να λειτουργούν συνεχώς υπό τάση και κατασκευάζονται με ρυθμιζόμενη καθυστέρηση στην ενεργοποίηση σε χρόνους : 1-20sec (TS20)/ 1-60sec (TS60) / 1-10min (TM10).
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:
Τάση τροφοδοσίας: 220V AC 50 HZ ή 24V AC/DC
Κατανάλωση: 10VA MAX
Μέγιστο ρεύμα επαφών: 10A AC1
Μέγιστη τάση επαφών: 250V AC
Ακρίβεια χρόνου: ±10%
Ακρίβεια επαναλειτ. στην ίδια ένδειξη:
± 1%

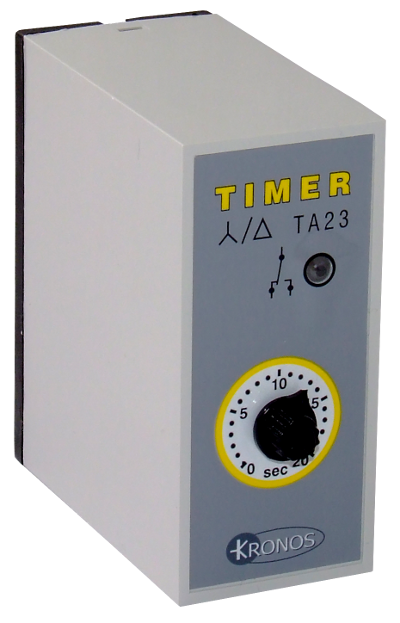

Η
χρησιμοποίησή του μεγαλώνει τη
διάρκεια ζωης των επαφών του ρελέ και σε περίπτωση βλάβης του χρονικού,
ο κινητήρας δεν ξεκινάει σε αστέρα όπως συμβαίνει με τα απλά χρονικά.
Ρυθμιζόμενη καθυστέρηση στην ενεργοποίηση από 1-20sec. Καθυστέρηση από
40-60msec στην ενεργοποίηση του τριγώνου. LED για ένδειξη
λειτουργίας σε τρίγωνο. Λειτουργεί συνεχώς υπό τάση.
Οι ακροδέκτες 5,6 και 8 για τη σύνδεση των μπουτόν ΔΕΝ είναι απομονωμένοι από την τροφοδοσία.
ΠΡΟΣΟΧΗ: ο τύπος αυτός κατασκευάζεται για αντικατάσταση της συνδεσμολογίας εκκίνησης Αστέρα-Τριγώνου.

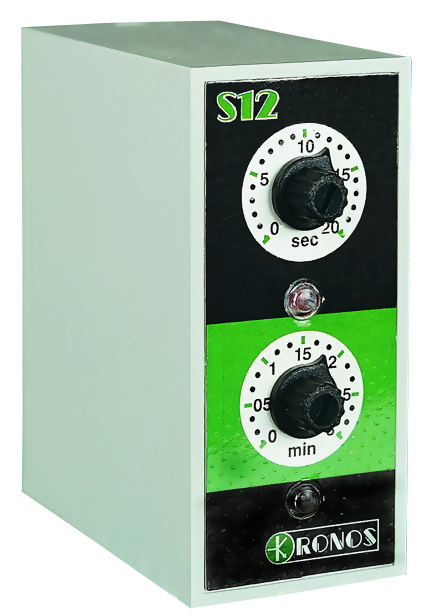

Ελέγχει
ρυθμιζόμενο το START- STOP
της μίζας. Με ξεχωριστή ρύθμιση χρόνου ελέγχει τις προσπάθειες που
θέλουμε να κάνει η μίζα. Αν σ' αυτή τη χρονική περίοδο η μηχανή δε
ξεκινήσει, σταματά η εκκίνηση και ανάβει το LED: ΑΠΟΤΥΧΙΑ ΕΚΚΙΝΗΣΗΣ.
Για την επαναλειτουργία του διακόπτουμε την τροφοδοσία . Αν η μηχανή
ξεκινήσει, για να τεθεί η μίζα ΕΚΤΟΣ πρέπει να διακόψουμε το πλην από τον ακροδέκτη 5.
Κατασκευάζεται σε δυό τύπους, έναν για συστήματα 12V και έναν για συστήματα 24V.
